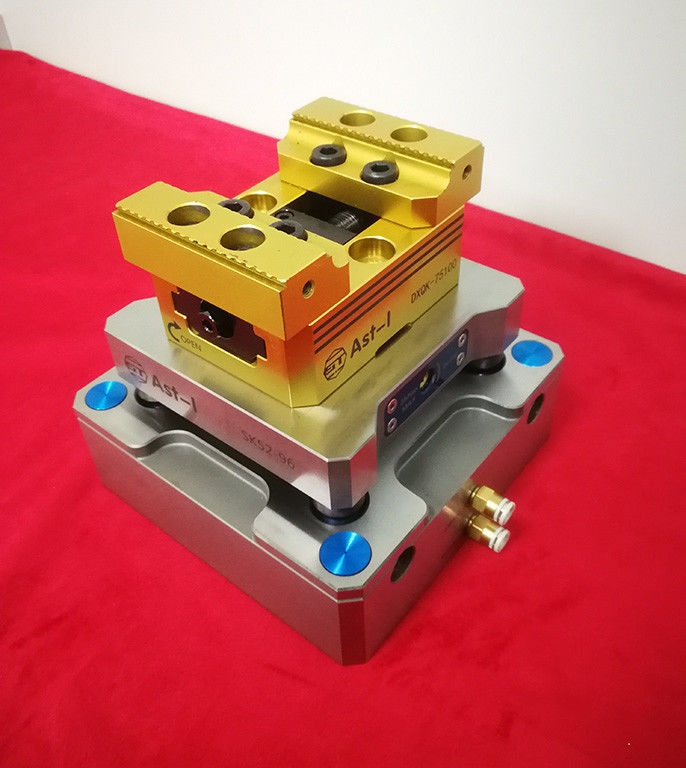

ระบบจับยึดแบบจุดศูนย์กลางพร้อมระบบเปลี่ยนเร็วแบบยกสูงสำหรับเครื่องจักร CNC แบบ 5 แกน SK96-80L

ระบบเปลี่ยนเร็วแบบจุดศูนย์กลางพร้อมระบบจับยึดแบบพาเลท

คำอธิบายระบบจับยึดแบบเปลี่ยนเร็ว

ตัวยกช่วยเพิ่มการเข้าถึงในการตัดเฉือนแบบ 5 ด้าน และสามารถติดตั้งโดยตรงและยึดแน่นกับโต๊ะเครื่องจักร หรือตั้งค่าและถอดออกบนแผ่นจุดศูนย์กลาง มีให้เลือกทั้งแบบกลมและสี่เหลี่ยมในความสูง 80 และ 100 มม. แผ่นจุดศูนย์กลางจะถูกตรึง จัดแนว และติดตั้งเข้ากับตัวยกผ่านบูช

ยืดหยุ่น แม่นยำ และทนทานเป็นพิเศษ – ด้วยระบบ Quick•Point แบบโมดูลาร์ เวลาในการตั้งค่าจะลดลงเหลือน้อยที่สุด

ระบบจับยึดของแกนหมุนไฟฟ้าในฐานะแกนหมุนกัด ประกอบด้วยตัวดึงแบบรวมที่ทำงานโดยชุดปลด การจับยึดเครื่องมือสามารถทำได้ด้วยตนเองหรืออัตโนมัติ การปลดด้วยระบบไฮดรอลิก นิวแมติก หรือไฟฟ้า ตัวอย่างเช่น ระบบจับยึดของแกนหมุนเครื่องกลึง ประกอบด้วยหัวจับที่ทำงานด้วยตนเองหรืออัตโนมัติด้วยกระบอกสูบจับยึดที่ทำงานด้วยระบบไฮดรอลิก ในกลุ่มแกนหมุนเครื่องกลึง แกนหมุนเจียร และแกนหมุนเจาะ

ข้อมูลจำเพาะของระบบจับยึดแบบเปลี่ยนเร็ว

รายละเอียด: ปากกาจับยึดแบบยกสูงสไตล์ 96

ขนาด: 150 มม. x 135 มม. x 80 มม.
ตำแหน่งซ้ำ: 0.005 มม.
แรงจับยึด: 22KN (แกนดึง 4 ชิ้น)
วัสดุ: เหล็กแข็ง
น้ำหนัก: 6.0 กก.

คำถามที่พบบ่อย

1. วิธีการสั่งซื้อ?
ขั้นตอนที่ 1: โปรดแจ้งรุ่นและปริมาณที่คุณต้องการให้เราทราบ
ขั้นตอนที่ 2: เราจะจัดทำใบเสนอราคา (PI) ให้คุณเพื่อยืนยันรายละเอียดการสั่งซื้อ
ขั้นตอนที่ 3: เมื่อเรายืนยันทุกอย่างแล้ว ให้ดำเนินการชำระเงิน

ขั้นตอนที่ 4: สุดท้ายเราจะจัดส่งสินค้าภายในเวลาที่กำหนด

2. เกี่ยวกับความแม่นยำ
ระบบจุดศูนย์กลางทั้งหมดมีความแม่นยำในการวางตำแหน่งซ้ำภายใน 0.005 มม.

3. เวลาในการจัดส่ง
คำสั่งซื้อขนาดเล็ก: ปกติมีในสต็อก จัดส่งสินค้าเมื่อได้รับชำระเงิน
คำสั่งซื้อขนาดใหญ่: 5-7 วัน
คำสั่งซื้อ OEM: 7-15 วัน

4. บริการโลโก้ OEM
เราให้บริการสลักโลโก้

5. บริการหลังการขาย
a. การรับประกันหัวจับ: 1 ปี
b. หากคุณพบอุปกรณ์เสริมที่ชำรุดในการสั่งซื้อครั้งแรก เราจะมอบชิ้นส่วนใหม่ให้ฟรีเพื่อเปลี่ยนในการสั่งซื้อครั้งต่อไป
ข้อเท็จจริงคืออัตราส่วนสินค้าที่ชำรุดของเราต่ำกว่า 1%

วิธีการปลดล็อค:
นิวแมติก/แบบแมนนวล
